Engineering en BIM-modellering van W- en E-installaties voor TGO
Voor TGO heeft Bluetech Engineering met haar Inhouse Creators ondersteuning geleverd bij het modelleren en engineeren van de werktuigbouwkundige en elektrotechnische installaties voor een nieuw clubgebouw in Rotterdam.
Onze focus lag op een compleet en betrouwbaar model waarin de W- en E-installaties goed aansluiten op het bouwkundige ontwerp én op de manier waarop het gebouw straks wordt gebouwd. Niet alleen netjes in het model, maar ook logisch voor de uitvoering.

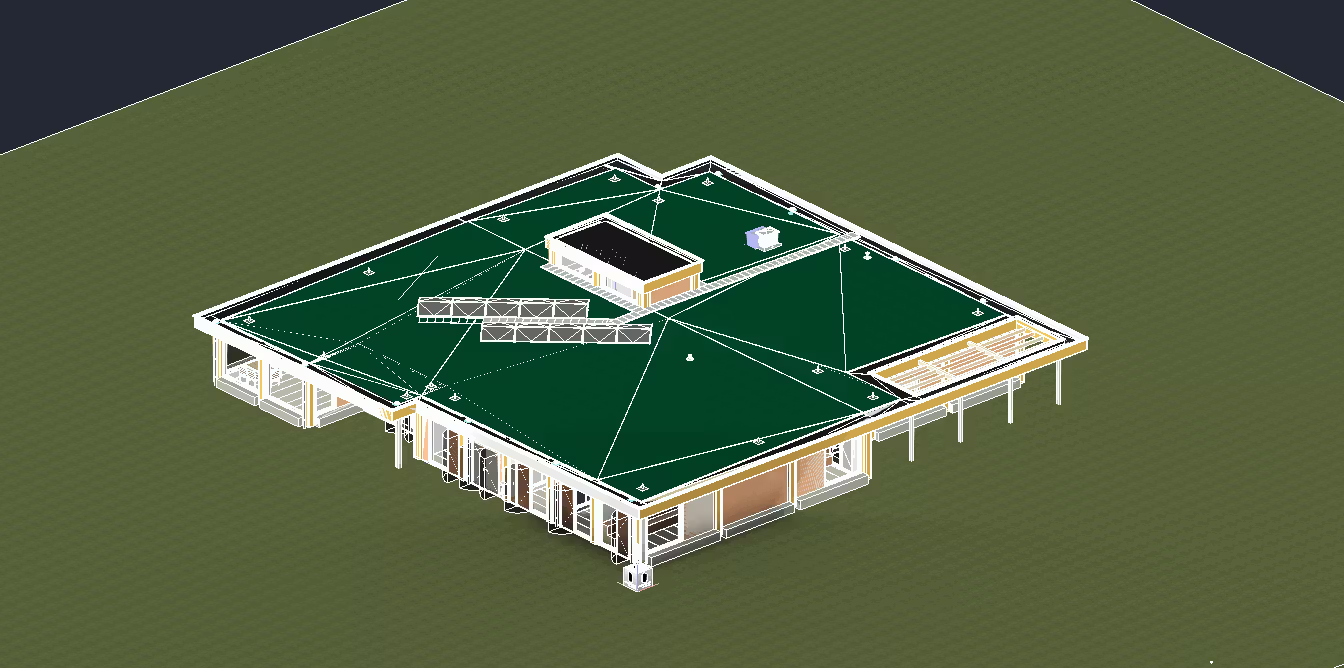

Nieuwbouw clubgebouw TGO in Rotterdam
Het project betreft de nieuwbouw van het clubgebouw van TGO in Rotterdam. Het gebouw bestaat uit een clubhuis met kantine en kleedkamers voor de voetbalvereniging.
In zo’n gebouw komt veel techniek samen op relatief praktische plekken. Boven kleedkamers, rond installatieruimtes, bij de kantine en in looproutes waar straks dagelijks sporters, vrijwilligers en bezoekers doorheen gaan. Dan moet de techniek niet alleen passen op tekening, maar ook op de bouwplaats.
Onze aanpak: Inhouse Creators voor werktuigbouwkundige en elektrotechnische installaties
Vanuit Bluetech Engineering pakten Sjoerd en Bryan het project samen op. Sjoerd richtte zich op de werktuigbouwkundige installaties, Bryan nam de elektrotechnische kant voor zijn rekening. Zo werden kennis en slagkracht gebundeld in één team.
Aan de W-kant lag de nadruk op de luchtbehandelingsinstallaties en de riolering. Daarbij is de rioleringsinstallatie onder afschot gemodelleerd, zodat het model ook op uitvoeringsniveau klopt.
Aan de E-kant werd het volledige pakket opgepakt, waaronder licht- en krachtinstallaties, data en communicatie, beveiliging, brandmeldinstallaties, kabelgoten en bijbehorende voorzieningen.
Doordat beide disciplines naast elkaar werden uitgewerkt, konden keuzes in het model direct met elkaar worden afgestemd. Waar loopt een kabelgoot? Waar is ruimte voor luchtbehandeling? Wat betekent dat voor het plafond, de constructie en de volgorde van bouwen? Juist daar zit de waarde van goed modelleren.
BIM-modellering van luchtbehandeling, riolering en elektrotechnische installaties
Binnen het project zijn zowel de werktuigbouwkundige als elektrotechnische installaties volledig uitgewerkt in BIM. Daarbij is specifiek gekeken naar de onderlinge samenhang tussen luchtbehandeling, riolering, verlichting, krachtinstallaties en overige technische voorzieningen.
Door installaties integraal te modelleren ontstaat vroegtijdig inzicht in beschikbare ruimte, uitvoerbaarheid en eventuele knelpunten tijdens de bouw. Hierdoor kunnen technische keuzes beter worden afgestemd op het bouwkundige ontwerp.
Technische uitdagingen binnen de nieuwbouw van het clubgebouw
Een belangrijke uitdaging zat in de manier waarop het houtwerk werd voorbereid. Omdat onderdelen op afstand werden gemaakt, moest er al vroeg goed worden nagedacht over de installaties en de modules. Wat later ingebouwd moet worden, moet vooraf wel passen.
Daarom is er veel aandacht besteed aan de installatietrajecten in combinatie met het bouwkundige model. Daarbij werd gekeken naar de beschikbare ruimte in het gebouw, de volgorde van bouwen en de fases waarin onderdelen geplaatst konden worden.
Dat vroeg om vooruitdenken. Niet pas oplossen als het wringt, maar al in het model bepalen waar de techniek komt te liggen en hoe die straks goed bereikbaar en uitvoerbaar blijft.
Resultaat: integraal BIM-model voor W- en E-installaties
Voor de opdrachtgever betekende dit gerichte ondersteuning op zowel W als E. De installaties zijn volledig gemodelleerd en afgestemd op het bouwkundige ontwerp.
De combinatie van Sjoerd en Bryan zorgde voor overzicht over beide disciplines. Daardoor ontstond een model waarin luchtbehandeling, riolering, licht, kracht, data, beveiliging en brandmelding samenkomen in één logisch geheel.
De opdrachtgever was vooral gecharmeerd van het onder afschot modelleren van de rioleringsinstallatie. Een mooi voorbeeld van hoe we verder kijken dan alleen het vullen van een model. We modelleren wat straks ook echt gebouwd moet worden.
Bluetech Engineering ondersteunt complexe installatieprojecten
Met onze Inhouse Creators ondersteunen wij opdrachtgevers bij BIM-modellering, engineering en multidisciplinaire installatieprojecten. Door werktuigbouwkundige en elektrotechnische disciplines samen te brengen, ontstaat meer grip op techniek, ruimtegebruik en uitvoerbaarheid.
Juist bij projecten waar verschillende installaties samenkomen, helpt een integrale aanpak om risico’s te beperken en de kwaliteit van het ontwerp te verhogen.
Conclusie
Met de inzet van onze Inhouse Creators kreeg TGO de juiste technische ondersteuning voor de nieuwbouw van het clubgebouw.
Door W- en E-installaties samen op te pakken, ontstond er grip op de installaties, de beschikbare ruimte en de maakbaarheid van het ontwerp.
Het resultaat is een compleet en betrouwbaar model dat niet alleen helpt in de voorbereiding, maar ook in de uitvoering. Een model dat meedenkt met de bouw. En dat is precies waar goede engineering het verschil maakt.
