Onze rol
Voor opdrachtgever TTG zijn onze Inhouse Creators betrokken bij de renovatie van Warehouse, een voormalig Telegraaf-gebouw. Onze specialisten hebben de transitie van ontwerp naar BIM-modellering verzorgd en daarbij zowel de installatietechnische als bouwkundige onderdelen uitgewerkt.
Onze aanpak: Inhouse Creators-model
Waar TTG het voorontwerp in AutoCAD en StabiCAD opstelde, hebben wij de vertaalslag naar Revit gemaakt. Oorspronkelijk lag de focus enkel op het modelleren van de HVAC-installatie, maar gaandeweg is onze scope uitgebreid. Dankzij ons flexibele team konden wij snel opschalen en aanvullende werkzaamheden oppakken, waardoor de opdrachtgever volledig werd ontzorgd.
Het project
Het voormalige Telegraaf-pand, waarin ooit drukpersen stonden, wordt getransformeerd naar een modern kantoorgebouw. Onze bijdrage bestond uit:
- Modelleren van bouwkundige wanden, vloeren en nieuwe constructie.
- Uitwerking van armaturen, kabelgoten en ladderbanen.

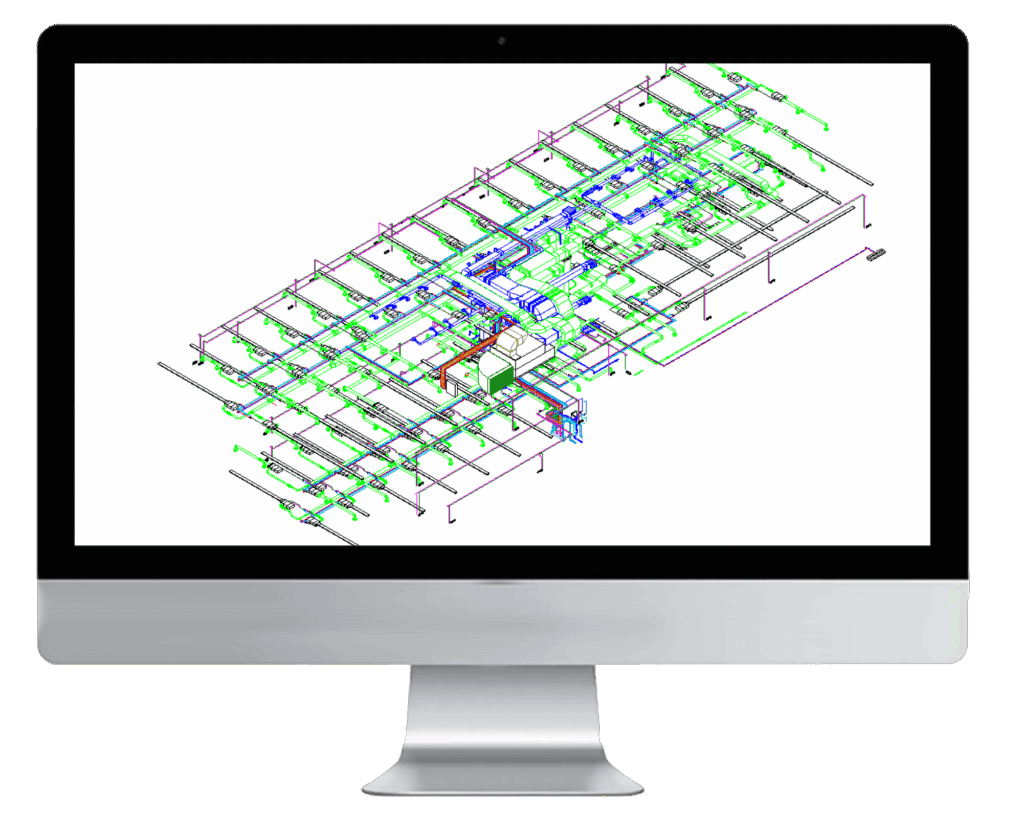

- Berekeningen en modellering van CV-, GKW- en change-over leidingen.
- Luchtkanaalberekening en coördinatie tussen disciplines.
De coördinatie is verzorgd door Onno Frings en Mitchell de Ruiter, waarbij Ralf Saal en Sjoerd van der Bij gezamenlijk verantwoordelijk waren voor modellering en engineering.
Uitdagingen
Een belangrijke technische uitdaging lag in de hoge stalen constructie en de hoge verlaagde plafonds in de middenkern van de begane grond. Door nauwkeurige modellering en afstemming hebben wij ervoor gezorgd dat installaties en bouwkundige elementen optimaal op elkaar aansluiten.
Het resultaat voor de opdrachtgever
- Naadloze vertaling van AutoCAD/StabiCAD-ontwerp naar een volledig BIM-model in Revit.
- Flexibele uitbreiding van werkzaamheden zonder verstoring van de planning.
- Volledige ontzorging door coördinatie en uitvoering van multidisciplinaire modellering.
- Een efficiënt en toekomstbestendig ontwerp dat renovatie en realisatie vergemakkelijkt.
Conclusie
Met Bluetech Engineering als partner kan TTG rekenen op een betrouwbare en innovatieve vertaalslag van ontwerp naar uitvoering. Wij nemen technische complexiteit uit handen, zodat de opdrachtgever zich kan focussen op de realisatie van een modern, duurzaam en hoogwaardig kantoorgebouw.
